Technische Informationen

Basierend auf einer Baubeschreibung der Bootswerft Allermöhe GmbH, technische Änderungen vorbehalten.

ElbTrawler 1095

Die angegebenen Daten und Ausstattungsmerkmale können je nach Ausführung abweichen.

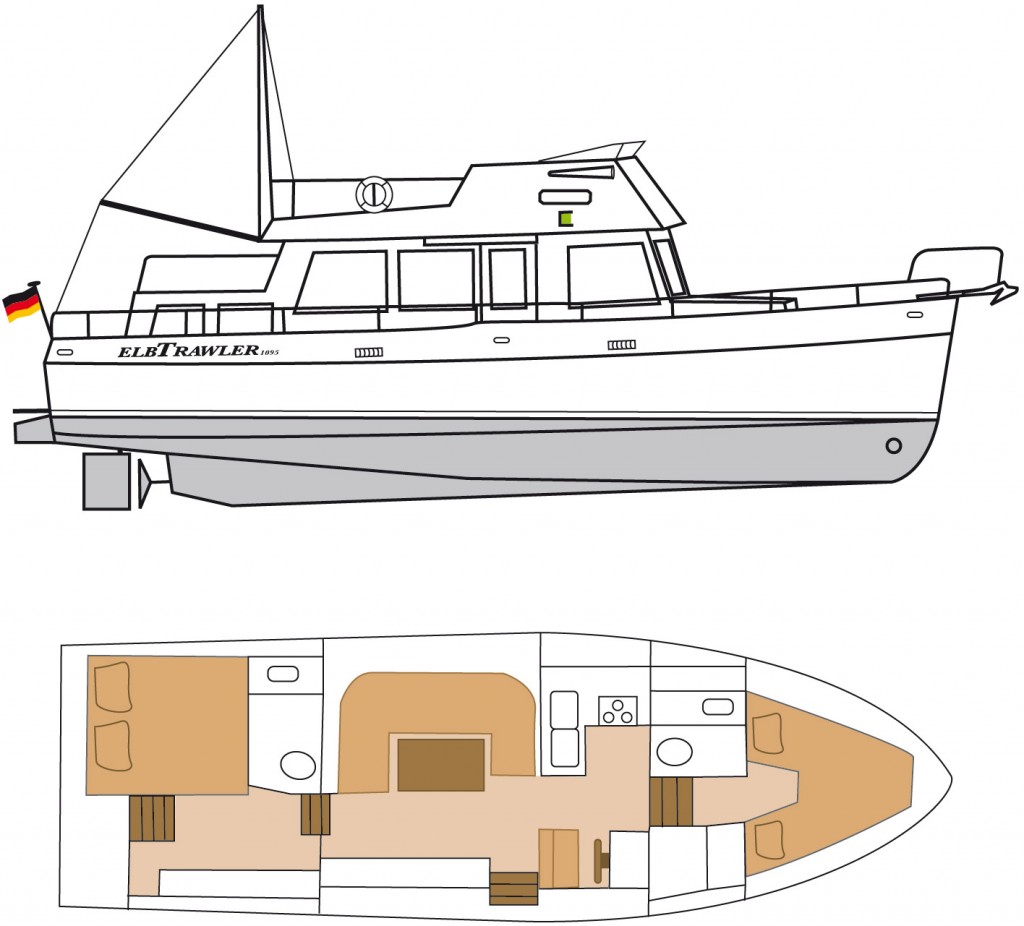

ElbTrawler 1095
ElbTrawler 1095 mit Achterkajüte

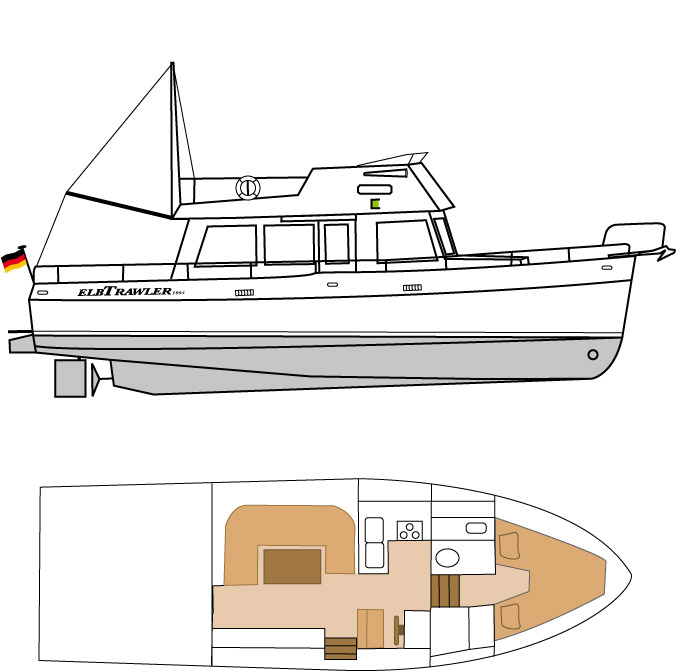

ElbTrawler 1095 Sedan
ElbTrawler 1095 Sedan mit großer Plicht

Maße

LüA
11,98 m
LWL
10,95 m
Breite
3,82 m
Tiefgang
1,20 m
Durchfahrtshöhe
3,50 m
bei demontierter Windschutzscheibe
3,30 m
mit aufgestelltem Mast
5,40 m
Stehhöhe
1,80 m
Verdrängung
12 to
Brennstoffkapazität
1.800 l
Geschwindigkeit ca.
9 kn
Aktionsradius ca.
1000 sm
Frischwasserkapazität
550 l

Bauweise

Stahlbauweise in Qualitätsstahl ST 37/2 (S235JRG2)
Rumpf: Rahmenspanten Flacheisen 80 x 6 mm, Längsspanten T-Eisen
35/35 x 5 mm, Kastenkiel 6 mm von vorn bis Achtern durchlaufend, Bodenwrangen 4 mm, Maschinenfundament 6 mm / 12 mm.
Außenhaut: Bodenbleche 5 mm, Seitenbleche 4 mm.
Decksbalken:  Flacheisen 50 x 6 mm und T-Eisen 35/35 x 5 mm
Deck: Bleche 4 mm.

Aufbau und Flyingbridge

Aufbau: Bleche 3 mm, Versteifungen Winkeleisen 30/30 x 4 mm und Flacheisen 50 x 5 mm, 2 Türausschnitte, 2 Bullaugenausschnitte.
Flyingbridge: Querschiff 1 Sitzbank, 2 Backskisten, 1 Gaskiste für
2 Stk 5-kg-Flaschen.

Schotte

Stahlschotte 3 mm bei Spant (Spt.) 2 1/2, 6 1/2 und 9 3/4, Schott Spt. 9 3/4 mit Lukenausschnitt Schotte Spt. 51/2 Salon/Fahrstand und 7 1/2.

Konservierung

Rumpf unter Wasser: 4 x Epoxi-Teer, 1 x Silberprimocon,
2 x Antifouling. Rumpf über Wasser: 4 x 2-Komponenten-Primer,
1 x DD-Lack. Farbe nach Wahl.
Deck: 4 x 2-Komponenten-Primer. 1 x DD-Lack mit Antirutscheffekt, Farbe nach Wahl.
Aufbau außen: 4 x 2-Komponenten-Primer,
1 x DD-Lack, Farbe nach Wahl Rumpf. Schotten.
Deck und Aufbau innen: Dickschicht Epoxi-Teer.
Brennstofftank: 3 x Epoxi-Teer.
Frischwassertank: 3 x Tanklehne weiß.
Holzrahmen außen: Teak-Natur.
Inneneinrichtung Holzteile: 3 x Lack.

Abgasanlage

Rohrstutzen mit ca. 110 mm Durchm. im Spiegel. ca. 6000 mm Auspuffschlauch Durchm. 110 mm. Wassersammler. Maschinenraumbelüftung in der Schanz als Lüftungskanäle mit Abdeckblechen hinter Schott 2 1/2 und vor Schott 6 1/2, Maschinenraumdecke mit Noppenplatten schallisoliert.

Motoreninstrumente

Fahrstand innen: Drehzahlmesser mit Betriebsstundenzähler, Wassertemperaturanzeige, Öldruckanzeige Sicherung und Schalttafel, Zündschloss mit Starter, Absteller, 2-Hebelschaltung, Hupenknopf. Fahrstand Flyingbridge: Drehzahlmesser, Wassertemperaturanzeige, Öldruckanzeige , Starterknopf, Absteller 2-Hebelschaltung, Hupenknopf.

Ruder-/Wellenanlage

Welle Durchm. 45 mm, Gleitlager und Stevenrohr aus Bronze, Anlage ölgefüllt mit Ausgleichsbehälter, Propeller4-flgl.
22" x 14"-17", passend zu Motor und Getriebe.
Ruderanlage: Profilplattenruder als Balanceruder mit eingeschweißtem Ruderschaft mit 40 mm Stärke und Flanschverbindung.
Steueranlage: Komplette Hydraulik-Doppelsteueranlage, Sperrblock mit Anschlussmöglichkeit für Selbststeueranlage.
Fahrstand Innen: Teak-Steuerrad.
Flyingbridge: Niro-Steuerrad.

Tankkapazität

2 Frischwassertanks mit insgesamt ca. 550 l aus ST 37/2.
3 mm Leitungsanschlüsse und Inhaltsanzeige. 1800 l Brennstofftank mit Mannloch und Schwellblechen aus 3 mm Blechen, Leitungsanschlüsse und Inhaltsanzeige.

Außenbordanschlüsse

7 Außenbordanschlüsse 1" - 1 1/4" mit Absperrhähnen und Bordwanddurchlässen.

Elektrische Anlage

12 Volt E-Anlage, 2 Hauptschalter, Starterbatterie
135 Ah, Lichtbatterie 135 Ah, 220 Volt CEE-Norm, 16 Amp. 1 Eingangsdose (Landanschluß), 1 FI-Personenschutz­Automat, 4 Sicherungen 16 Amp.,
5 Steckdosen.
Batterielader: Philippi-ALG12/20-4 Automatikladegerät mit IUoU-Kennung max. 2 x 250 AH-Anschluss mit Erhaltungsladung.
Beleuchtung: Komplette Navigationsbeleuchtung,1 Toplicht, Bb und Stb je
1 Positionslampe, 1 Hecklicht, 1 Ankerlicht, 1 Scheibenwischer, 1 Signalhorn, 2 Lampen Salon, 1 Lampe Pantry, 1 Lampe Niedergang, 1 Lampe WC vorne, je 1 Leselampe Vorpiek-Kojen, 1 Deckenlampe und 2 Leselampen Achterkoje, 1 Lampe WC achtern.

Sanitär und Pantry

Wasseranlage: Kalt- und Warmwasser-Drucksystem,
4 Zapfstellen insgesamt, automatische Membranpumpe,
1 Warmwasserbereiter, 1 Außendusche auf der Badeplattform mit Warm-/Kalt-Armatur, 2 Waschbecken mit Warm-/Kalt-Armaturen 2 Pump-WC.
Pantry: Spüle mit Warm-/Kalt-Brause und Abtropfblech, 3-flammiger Gas-Kocher mit Backofen, Kühlschrank 65 l.

Fenster und Türen

Fenster: Thermopenverglasung 6 mm, Teak-Holzrahmen außen Lackiert.
Bullaugen vorn zum Öffnen, Aufbau vorn 1 Skylight, Salonfenster vorn und achtern je 1 Fenster zum Öffnen. 3 Salonfenster vorne mit Scheibenwischer.
Türen: 2 Außentüren als Schiebetür bzw. Drehtür Holz Teak / Mahagoni, Beschläge Messing, Laufschiene VA, Türenverglasung mit Glasleisten, Aufbau vorn und achtern 5 Deckslüfter aus VA.

Deckausrüstung

Anker mit 8 mm starker Kette nach DIN 766, verzinkt, 30 m lang, Bugrolle aus VA, Handankerwinde doppeltwirkend, Ankerkettenkasten in Teak, Relingsrohr umlaufend 1“, Schanzabdeckung in Teak, 8 Bronzeklüsen in der Schanz Wallschiene (Scheuerleiste) flachrund aus Messing 25 x 5 mm
je 2 Beleghölzer in Teak, achtern, mitte und vorne.
Treppen: Stufen (Salon und Achterkajüte) und  zum 2. Steuerstand auf Flyingbridge in Teak.
Flyingbridge: 2 Backskistensitze mit Teakabdeckung, Fly–Windschutzscheibe 5-teilig de-montierbar, Flaggenhalterungen achtern. Mastkoker und Püttings aus VA für Verstagung, Trawler-Mast mit Baum in Holz lackiert, Beschlägen, Verstagung (VA) und laufendem Gut. Flaschenkasten auf Flying bridge mit einer 5-kg-Gasflasche mit Druckminderer, 5-kg-Reserveflasche.

Badeplattform

Badeplattform ca. 45 cm tief, mit Teak-Belag.

Inneneinrichtung

Wandverkleidung 6 mm Mahagoni-Messerfurnier auf Blindhölzern verschraubt. Abschluss- und Nahtleisten Mahagoni massiv. alle Holzteile 3 x lackiert, Beschläge aus Messing, Deckenverkleidung weiß, Glasvlies. Fußboden 22 mm stark, im Mittelbereich Salon hoch nehmbar, Isolierung im Wohnbereich 30 mm Styroporplatten. Schwerentflammbar, Teppichboden, Polster, Gardinen.

Salon

Schott Salon/Fahrstand halbhoch. Durchgang offen. 55 -58 cm breit in 15 mm Mahagoni-Sperrholz AW 100. Messerfurnier. Abschlussleisten Mahagoni massiv. im Durchgang als durchlaufende Pfosten.

Einrichtung

Bb 1 U-Sofa, 1 Tisch. Stb 1 Sideboard.
Pantry: 1 L-Schrank zwischen Salon und Pantry. Arbeitsplatte Mahagoni.
Steuerstand: 1 Fahrersitz gepolstert 70 x 60 cm. Stb 1 Armaturenbrett.
1 Fahrstandsschrank mit 3 Klappen in Mahagoni-Messerfurnier 15 mm.
Vorpik: 1 Niedergangstreppe aus Mahagoni massiv, Stb 1 Kleiderschrank, 2-türig, ca. 140 x 73 cm, mit Wäsche- und Kleiderteil in 15 mm Mahagoni ­ Messerfurnier, Bb Bad aus 15 mm Mahagoni-Sperrholz AW 100 Messerfurnier, Abdeckleisten Mahagoni massiv mit 1 Unterschrank im WC für Waschbecken, 1 Hänge­schrank mit 2 Schiebetüren, 1 Spiegel,
1 WC-Schiebe­tür,1 Fußbodenluke. 2 V-Kojen mit 3 Ausschnitten von oben,
2 Steck­klappen an den Vorderseiten, 1Fußbodenluke.
Eignerkabine (Achterkajüte): Bb 1 Doppelbett 2,00 x 1,60 m, Stb 1 Schrank, achtern Niedergang mit Tür, Tür mit Klappluk nach außen. Bb im WC
1 Unterschrank für Waschbecken, 1 Ablage, 1 Spiegel, 1 WC-Tür.

Sonstige Ausrüstung

3-kw-VETUS-Bugpropeller.
Lenzanlage: 12V-Bilgenpumpe im Maschinenraum mit Schwimmerschalter und Schalttafel.
